長網造紙機案輥的結構和要求：

案輥是造紙機上網部傳統的脫水元件，同時也起到支承網子的作用。

案輥是一種薄壁管輥(如圖4-2所示)，用無縫鋼管、銅管或鋁管制作，也有在其表面掛膠以提高其耐磨、抗腐蝕性能及有利于紙漿的脫水并減少對成形網的磨損。玻璃鋼也是最流行的一種案輥包覆材料，因為它可以增加輥子的剛度，而且損壞時也容易修補。在結構上，要求案輥的質量輕、轉動靈活、有足夠的剛度。輥子直徑主要決定于所要求的脫水能力，一般為80~325mm。車速越高、抄寬越大，輥子的直徑也越大。

案輥的表面要平直，運轉要平穩。彎曲的案輥會在紙幅中留下月牙形的漿塊或縱向的漿道子。案輥變形或不平衡會使成形網抖動，引起球狀漿塊的紙病。

成形網對案輥只有很小的包角，牽引力很小，所以案輥的轉速常常略低于網速。

在車速很低的造紙機上，尤其是使用脫水緩慢的黏狀紙漿時，案輥的排列是先密后疏，以期紙漿上網后立即較多地脫水，使紙幅迅速地初步成形，避免再絮聚的發生。在車速較高的造紙機上，案輥的排列通常是先疏后密或先疏中密后疏的方式，主要是為了使紙漿上網初期保持穩定，避免細小纖維和填料等的過大流失。

造紙機案輥的脫水機理：

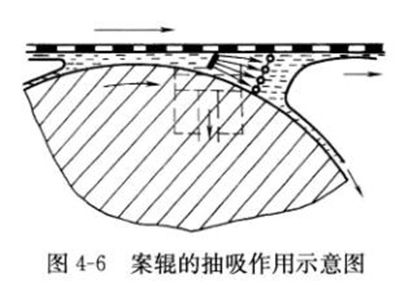

案輥的真空抽吸脫水原理如圖4-6所示：在案輥與成形網之間的楔形間隙內，水流在案輥和成形網的帶動下向外流動，并且截面逐漸變大。由于水有足夠的內聚力，水層不會輕易分離，在案輥的楔形區間上形成了真空抽吸的排水區間。這種抽吸作用類似于在楔形區間內有一個向下運動著的活塞，把水分從網上抽吸排出。案輥的這種抽吸作用會延續到楔形間隙內水層破裂為止。楔形區間內的水層破裂后，紙漿的脫水過程就暫告一段落。到紙漿隨成形網運行到下一個案輥時，脫水過程又重新開始。

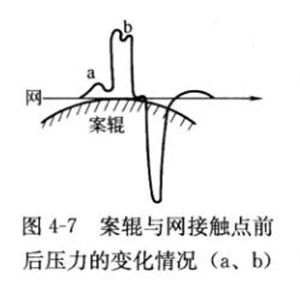

在案輥和成形網構成的楔形區間上，不但存在抽吸的負壓區，還存在正壓作用的區段。這主要是由于案輥表面和網底的水層被案輥和成形網帶入楔形區間時造成的沖擊形成。如圖4-7所示。

在中高速造紙機上，案輥過大的壓力脈沖對紙幅的成形是有害的。在車速300m/min以上的中高速紙機，采用案輥脫水存在著脫水速率大而集中、網上有跳漿現象及案輥的脫水作用不能按紙的質量要求進行調節等問題。因此，案輥一般應用于車速在300m/min以下的造紙機上。
