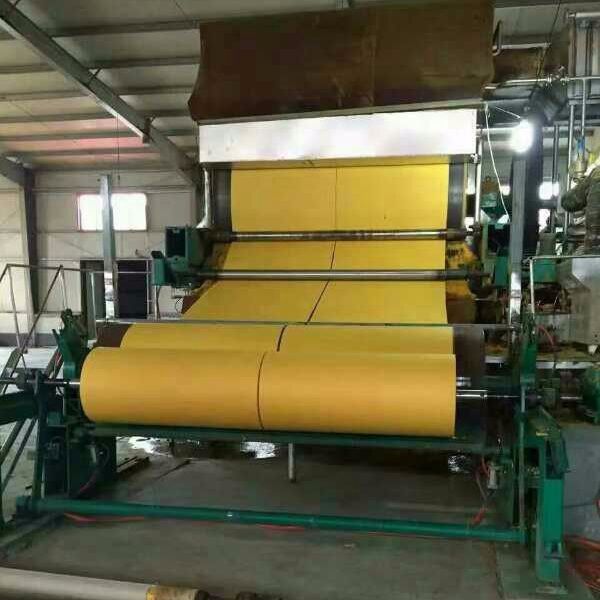

2400型造紙?jiān)O(shè)備主要技術規范

1、紙機型號：2400高速造紙機

2、生產品種：10-130g/m²

3、工作車速：20-330m/min

4、設計車速：390m/min

5、生產能力：8-14噸/日

6、抄紙寬度：2400mm

7、紙機軌距：2800mm

8、傳動方式：分部傳動，變頻調速

2400型造紙紙機結構及供貨范圍

1、網部：由擠水部、PVC網箱、伏輥、園網、吸水箱等組成。網籠采用2150×2300×2800（mm）片式結構。網槽釆用活動弧形板結構，箱體采用聚乙烯板厚20mm。進漿采用方錐管不銹鋼制造。

2、伏輥：輥體由無縫鋼管車制，兩端紅裝鑄鐵悶頭，45#鋼調質軸，輥外包膠硬度35“A”25mm.軸承用調心滾動軸承。

3、打毯器一套。

4、真空箱：箱體采用φ159無縫管制作，表面高分子面板。

5、導輥：采用無縫鋼管車制，兩端紅裝鑄鐵悶頭，45#鋼質軸。帶軸承殼，軸承座，軸承規格為3612型。

6、張緊器：毛毯張緊器采用電動張緊器，Φ108滑管。

7、校正器：采用氣動自動校正結構。

8、展毯輥：采用無縫鋼管車制，兩端紅裝鑄鐵悶頭，45#鋼質軸頭，輥面外包膠硬度93“A”，帶軸承殼，軸承座，軸承3612。

9、烘缸：

9.1 、φ3000×2450×2800（mm），表面光潔度△9以上，烘缸材質為高強度合金鑄鐵，硬度HB210以上。帶有進氣旋轉接頭，虹吸管Φ25mm，虹吸管采用活接彎頭。

9.2、汽罩：結構為型鋼骨架雙層，風機用戶自備。

9.3、烘缸傳動：大齒輪M12、Z170，小齒輪M12、Z27，配變頻調速電機22KW，ZQ750型減速機，鑄鐵底軌等。

10、基礎機架部：單T型槽地軌，帶地腳螺絲，螺母，墊圈等，帶斜鐵。機架采用鑄鐵架腿及橫梁。

11、托輥：輥體為鑄鐵，紅裝過盈裝配軸頭，車制后外包膠硬度95±2“A”。輥面為溝紋結構。輥面包膠厚20mm，托輥采用氣動加壓，自重分離。帶有托輥氣動給壓控制箱(柜)。

12、刮刀：采用鑄鐵重型刮刀。

13、卷紙部：

14、接水槽：托輥接水槽為半圓形結構，材質不銹鋼。

15、軸承用瓦房店軸承廠或洛陽軸承廠產品。

16、減速機用泰興減速機廠。

17、變頻器用進口產品。

18、所有用無縫管制作的導輥及輥?zhàn)�，在輥體制作時只能用整管，嚴禁對接成型。

19、托輥刮刀所用氣囊，雙曲Φ200mm以上。

20、供方提供刮刀，需方配鉆組裝定位。

21、雙方應講究信譽，搞好售后服務工作。
